Product Summary

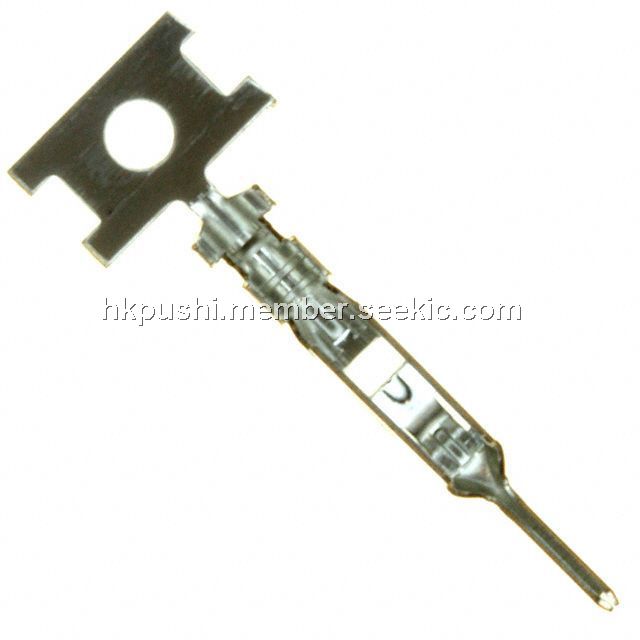

The 3-794013-1 is a Miniature/Standard AMP-IN Terminal.
Parametrics
3-794013-1 absolute maximum ratings: (1)Operating Temperature: -55℃ to 85℃; (2)Current Rating: 5 Amperes max; (3)Insertion Force: 40 lbs. max. per pin; (4)Retention Force: 7 lbs. min. per pin.
Features
3-794013-1 features: (1)Terminal; (2)Terminal Configuration = Standard; (3)Wire Range = 3.002 [12] mm [AWG]; (4)PCB Hole Diameter = 3.18 mm; (5)Insulation Diameter = 2.29-3.81 [.090-.150] mm [in].

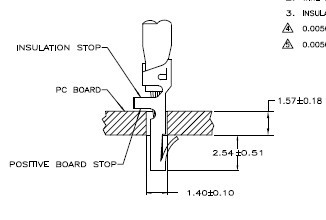

Diagrams
Image | Part No | Mfg | Description | Pricing (USD) |
Quantity | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
3-794013-1 |
TE Connectivity / AMP |
Circuit Board Hardware - PCB MINI AMP-IN 12 AWG WIRE |
Data Sheet |
|
|
|||||||||||||
